XD100系列導軌式安裝電能表

規(guī)格型號

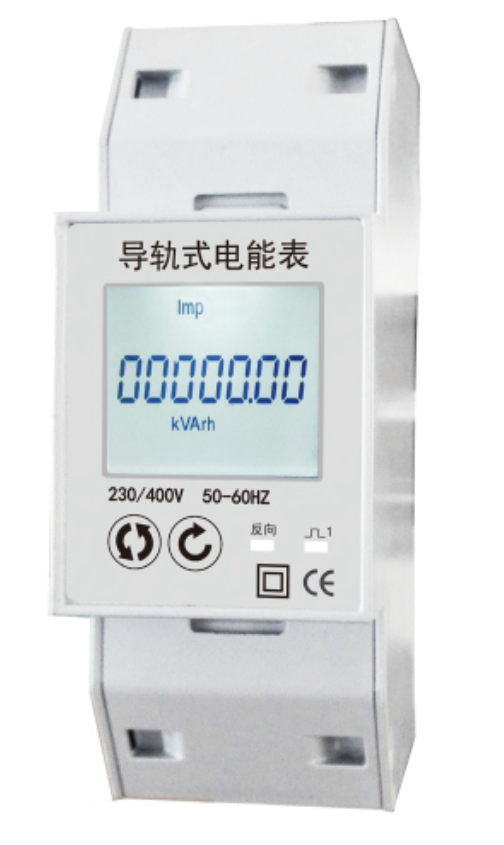

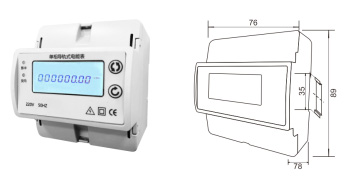

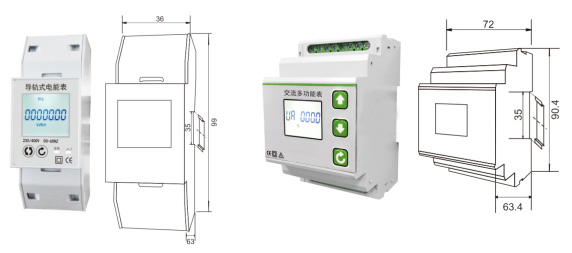

單相導軌式電能表

XD100E1-2P  單相電能表(<100A)

XD100E1D-2P  單相多功能表(<100A)

XD100E1DJ-3P  單相多功能表(僅限互感器接入)

XD100E1F-4P 單相復費率表(<100A)

XD100E1D-4P 單相多功能表(<100A)

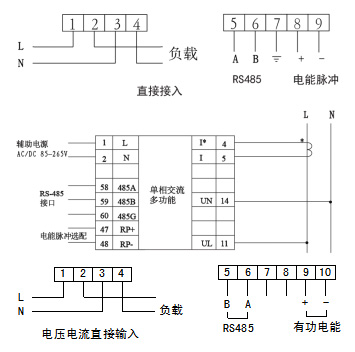

接線方式

三相導軌式電能表

 XD100E3-J-4P 三相電能表(僅限互感器接入)

XD100E3-FJ-4P 三相復費率電能表（僅限互干器接入）

XD100E3-DJ-4P 三相交流多功能表（僅限互感器接入）

XD100E3-DFJ-4P 三相復費率多功能表（僅限互感器接入）

XD100E3-7P 三相有功電能表（<80A)

XD100E3F-7P 三相復費率電能表（<80A)

XD100E3D-7P 三相多功能表

XD100E3FD-7P 三相復費率多功能表

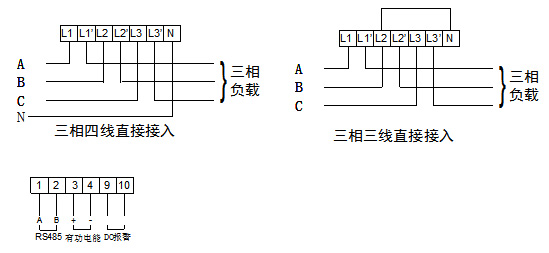

接線方式

間接接入

直接接入

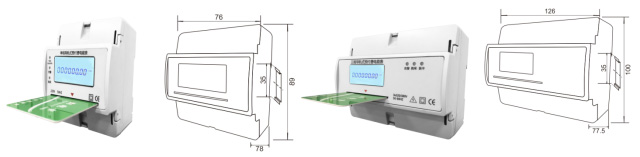

導軌式預付費電能表

XD100E1Y-4P 單相預付費電能表(<100A)

XD100E1DY-4P 單相預付費多功能表(<100A)

XD100E3Y-7P  三相預付費電能表(<100A)

XD100E3DY-7P 三相預付費多功能表(<100A)

XD100E1H-4P 單相后付費電能表(<100A)

XD100E1DH-4P 單相后付費多功能表(<100A)

XD100E3H-7P  三相后付費電能表(<100A)

XD100E3DH-7P 三相后付費多功能表(<100A)

接線方式
